新婚少妇被按摩师进入,岛国AV动作片在线观看,免费无码久久成人影片,欧美大胆少妇BBW

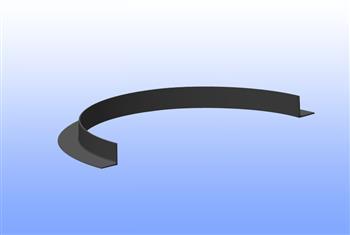

在金屬加工行業(yè)中，角鋼彎圓下料是項既考驗技術又注重細節(jié)的工藝過程。它廣泛應用于建筑結(jié)構(gòu)、機械制造、車輛制造等多個領域。為了確保角鋼彎圓后的形狀美觀且滿足設計要求，以下是從熟悉圖紙與工藝到設備維護的關鍵技巧與注意事項。
在開始下料前，任務是詳細閱讀并理解設計圖紙及技術要求，明確角鋼的型號、規(guī)格、彎曲半徑、角度等關鍵參數(shù)。了解整個彎圓下料的工藝流程，包括材料預處理、彎曲、切割、沖孔等各環(huán)節(jié)的順序及要點，為后續(xù)操作打下基礎。檢查角鋼表面是否有裂紋銹蝕、彎曲等缺陷，確保材料質(zhì)量符合標準。對于略有彎曲的角鋼，需進行校直處理,可采用機械或熱處理方法，確保材料在加工前處于平直狀態(tài)，以減少彎曲過程中的應力集中。根據(jù)圖紙要求，在角鋼上準確標注彎曲點、切割線等關鍵位置,使用高精度測量工具確保無誤。制作樣品，進行全面檢查，包括彎曲角度、半徑、長度等，確認無誤后方可進行批量生產(chǎn)。采用合適的切割工具，如剪切機、火焰切割、激光切割等，確保切割邊緣平整。切割后可能產(chǎn)生的局部變形，需通過錘擊、壓力校正或熱處理等方法進行維護,以保證后續(xù)彎曲過程的順利進行。

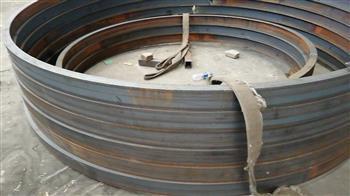

槽鋼彎圓下料加工時需要遵循的步驟和注意事項。在開始加工前，應對槽鋼的尺寸、材質(zhì)以及加工工具進行認真檢查,確保它們符合加工要求。不同材質(zhì)的槽鋼在加工時所需的加熱溫度、加工力度等參數(shù)可能會有所不同，因此需要根據(jù)槽鋼的材質(zhì)進行相應的調(diào)整。其次，在加工過程中，牢固地夾住槽鋼以防止其意外移動或斷裂是非常重要的。加熱時間和溫度也需要掌握好，過度加熱可能導致槽鋼內(nèi)部部位變形或變質(zhì)。在彎曲過程中，也要避兔使用過大的力度，以兔導致槽鋼材料破裂。加工完成后,對槽鋼進行打磨處理時,應遵循先粗后細的原則，有計劃有步驟地進行，以防止過度損壞已彎曲的槽鋼。
總的來說，槽鋼彎圓下料加工是一個 需要細致操作和專業(yè)知識的過程，須遵循正確的步驟和注意事項，以確保加工質(zhì)量。如果在加工過程中遇到任何問題，建議尋求專業(yè)人員的幫助和指導。

無縫圓管的工藝控制是確保其質(zhì)量、性能及可靠性的核心環(huán)節(jié)，涉及原材料選擇、生產(chǎn)過程監(jiān)控、環(huán)境參數(shù)調(diào)節(jié)及終端檢測等多個維度。
管坯需具備均勻的化學成分和低雜質(zhì)含量，尤其是非金屬夾雜物需嚴格限制，以避免軋制過程中產(chǎn)生裂紋或結(jié)構(gòu)缺陷。熱軋前管坯加熱需均勻，溫度范圍通常為1200-1250℃,防止過熱或欠熱導致穿孔不均。酸洗槽液濃度需精控制，避免過酸腐蝕表面。磷化處理中，總酸度點控制在22-25,游離酸度點1.5-2.0,以增強后續(xù)加工潤滑性。斜軋穿孔時需控制輥軸傾角和軋制速度，避免管壁偏心或內(nèi)表面缺陷。三輥斜軋或漣軋過程中，溫度波動需控制在+10℃內(nèi)，確保金屬流動性均勻。定徑、減徑階段需匹配軋機壓力與速度，防止壁厚不均。冷軋/冷拔減徑率需分階段調(diào)整，拔制速度控制在5-15m/min,避免內(nèi)部微裂紋。熱處理溫度根據(jù)材質(zhì)調(diào)整，消殘余應力并細化晶粒。矯直時需控制矯直輥壓力，避免過度變形。酸洗后需快速中和并干燥，防止二次銹蝕。酸霧凈化塔pH值自動調(diào)節(jié)至65-7.5，廢氣處理系統(tǒng)需實時監(jiān)測VOCs去效率。冷加工車間需保持恒溫和濕度，減少材料冷脆風險。連鑄軋管機等高精度設備需定期校準軋輥間隙和同心度，確保軋制穩(wěn)定性。聲波探傷儀、激光掃描儀等檢測設備需每日校驗，保障數(shù)據(jù)準確性。每周全尺寸解剖試驗，檢測橫截面硬度分布、晶粒度等級。關鍵尺寸通過統(tǒng)計過程控制分析工藝穩(wěn)定性。聲波探傷檢測內(nèi)部裂紋，渦流探傷識別表面缺陷。水玉試驗驗證密封性,拉伸試驗檢測屈服強度與延伸率。物聯(lián)網(wǎng)設備實時監(jiān)控軋機振動、溫度等參數(shù)，大數(shù)據(jù)分析優(yōu)化工藝窗口。采用水性涂料替代溶劑型涂塑材料，廢氣余熱回收系統(tǒng)降低能耗30％以上。
通過上述多維度的工藝控制，無縫圓管可滿足石油化工、航空航天、汽車制造等領域的嚴苛需求。

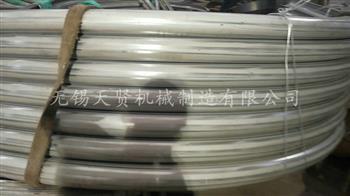

半圓管加工可結(jié)合工藝創(chuàng)新、設備升級和流程管理，顯著提升產(chǎn)品質(zhì)量和生產(chǎn)效率。
采用激光切割或水切割技術處理半圓形截面，確保截面形狀準、邊緣光滑,減少后續(xù)打磨工序。激光切割尤其適用于高精度需求，誤差可控制在+0.5mm以內(nèi)。薄壁管先采用冷彎技術，厚壁管則需熱彎以避免裂紋,加熱溫度需根據(jù)材料特性控制。通過實驗和有限元模擬確定彎曲半徑、角度及進給速度,減少回彈變形，保持形狀穩(wěn)定性。可用高精度加工設備投資數(shù)控彎管機、高精度軋輥設備等,確保彎曲角度誤差≤+0.5°，尺寸公差控制在+0.1mm。 例如，輥壓工藝中采用智能調(diào)節(jié)軋輥間距的機床，可適應不同管徑需求。自動化生產(chǎn)線引入機器人完成上下料、焊接等重復性操作，降低人工誤差，提升效率。原材料選擇根據(jù)應用場景選用合適材質(zhì)，不銹鋼耐腐蝕、鋁合金輕量化或碳鋼低成本，厚度范圍通常為0.5-5mm。表面預處理加工前需清潔板材，除油污和氧化層，提高后續(xù)焊接或涂層附著力。激光清洗技術可替代化學清洗。標準化作業(yè)流程明確從下料、彎曲到焊接的工序標準,如切刮后需進行端面毛刺處理，焊接前需預對口檢查。實時質(zhì)量監(jiān)測在關鍵工序設置傳感器檢測尺寸和形變，結(jié)合Al視覺系統(tǒng)識別表面缺陷。綠色工藝改進采用水性冷卻液替代油基液，減少污染，推廣無鉛焊接材料。邊角料可通過熔煉，金屬回收率可達90％以上，降低資源消耗。
未來趨勢方面，半圓管加工將向智能化和綠色制造方向發(fā)展，企業(yè)需持續(xù)跟蹤新材料與工藝創(chuàng)新。

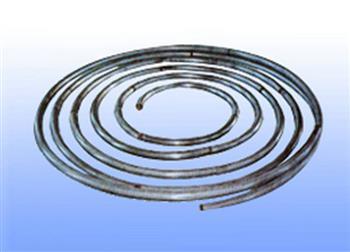

為避免304不銹鋼盤管出現(xiàn)效果不佳，如腐蝕失效、應力開裂、傳熱效率低等問題，需從材料選擇、加工工藝、環(huán)境控制及維護管理等多方面綜合優(yōu)化。
確保304不銹鋼的鎳含量達標，以增強其耐氯離子腐蝕能力。在含氯離子等高腐蝕性環(huán)境中，可考慮升級為雙相鋼等更耐蝕材料。通過固溶處理及時效處理優(yōu)化晶界結(jié)構(gòu)，減少碳化物析出，提升耐晶間腐蝕性能。采用鈍化處理，形成致密氧化鉻保護膜，隔離腐蝕介質(zhì)。使用噴砂或酸洗鈍化膏除氧化皮，避免傳統(tǒng)氫氟酸工藝的環(huán)境污染。避免過度打磨焊縫，防止局部應力集中導致開裂。采用退火工藝除殘余拉應力，或通過噴丸處理在表面生成壓應力，抑制應力腐蝕。采用階梯遞進成型工藝替代手工盤管，減少變形和應力集中。加工環(huán)境溫度控制在16-27℃，避免高溫導致材料性能下降。減少介質(zhì)中氯離子濃度，避免鈍化膜破壞。定期清理盤管表面沉積物，防止局部腐蝕。高溫工況下，可通過表面滲鋁或硅處理，增強耐氧化性能。避免長期暴露于高鹽分或濕熱環(huán)境,如海洋工程需加強密封性設計。檢查盤管表面是否有凹坑、裂紋或氧化皮脫落，及時處理缺陷。對熱交換器等關鍵設備，縮短檢修周期。提高盤管表面粗糙度以增加傳熱面積，或通過增加盤管數(shù)量提升熱交換效率?？刂屏黧w流速，避免低速導致的傳熱系數(shù)下降。合理設計盤管結(jié)構(gòu)，減少應力集中部位。在易腐蝕區(qū)域增設防腐涂層或犧牲陽極保護。
通過以上措施，可顯著降低304不銹鋼盤管的失效風險，延長使用壽命并保障性能穩(wěn)定性。實際應用中需根據(jù)具體工況選擇針對性方案。

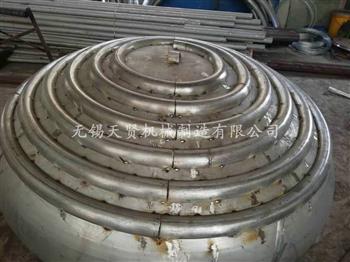

封頭盤管廠在制造過程中，預處理是一個至關重要的環(huán)節(jié)，它直接影響到后續(xù)加工的質(zhì)量以及產(chǎn)品的性能。
根據(jù)設計圖紙要求，采購具有質(zhì)量證明書的特種鋼材，常見材質(zhì)包括Q345R、SA51 6Gr70等壓力容器鋼板。材料進場后需進行三方復驗，使用光譜分析儀檢測化學成分，通過試驗機測試力學性能，同時進行聲波探傷檢測內(nèi)部缺陷，確保材料質(zhì)量符合生產(chǎn)要求。采用數(shù)控等離子切割設備，切割前需用激光投影儀進行板材定位,確保下料精度。技術人員根據(jù)展開尺寸計算公式確定下料直徑。切割后的坯料邊緣需用角磨機處理毛刺，并進行坡口加工，為后續(xù)焊接工序做好準備。對于金屬封頭材料，需進行表面清潔，除油污、銹蝕等雜質(zhì)，可采用噴砂、酸洗或堿洗等方法。根據(jù)需要，可在清潔后的表面施加防銹油或預處理涂層，以保護材料在后續(xù)加工過程中不受腐蝕。對每批材料進行標記,記錄材料批次、生產(chǎn)日期、檢驗結(jié)果等信息,以便于追溯和管理。預處理過程中應嚴格控制環(huán)境條件，如溫度、濕度等,以確保處理效果的一致性。預處理過程中應遵守相關的規(guī)定，確保操作人員和環(huán)境的保護。在預處理過程中設置關鍵控制點，如材料檢驗、下料精度、邊緣處理等，進行實時監(jiān)測和記錄。對預處理后的材料進行無損檢測，如聲波檢測、磁粉檢測等,以發(fā)現(xiàn)潛在的缺陷并及時處理。對預處理完成的封頭進行幾何尺寸、壁厚、表面質(zhì)量等方面的檢驗，確保符合設計要求。
綜上所述，封頭盤管廠的預處理要求涵蓋了材料選擇與檢驗、下料 與邊緣處理、表面清潔與預處理、其他預處理要 求以及質(zhì)量控制與檢測等多個方面。這些要求的嚴格執(zhí)行是確保封頭制造質(zhì)量的基礎和保障。

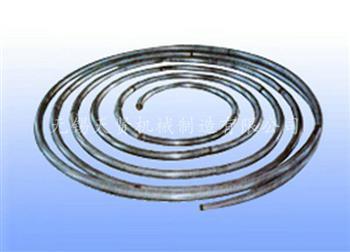

在高溫環(huán)境下仍能保持穩(wěn)定性能的無縫盤管，其佁然不動的特性源于材料科學和工藝技術的精妙設計。
在鹽霧腐蝕環(huán)境中壽命過10000小時，高溫下彈性模量非線性下降但仍保持穩(wěn)定，兼具耐熱疲勞和耐氧化性,適合海洋平臺等潮濕高溫環(huán)境。在惡劣溫度下仍能通過釋放應力，強度僅下降15％，化學成分配比強化耐氧化能力。耐氧化溫度高達1100℃，耐酸堿腐蝕，適用于化工和電力行業(yè)。低密度、高強度,表面氧化膜可阻隔高溫氧滲透，顯著減緩氧化速率。無縫盤管無焊縫弱點，整體強度高,耐壓性能優(yōu)異，可承受高壓流體傳輸。中空截面無接縫，耐弱腐蝕介質(zhì)和化學侵蝕，適合蒸汽、熱水等高溫流體傳輸。外層采用硅酸鋁纖維等復合材料,減少熱量損失并提升耐溫性。涂塑無縫鋼管通過耐溫涂層防止化學腐蝕和溫差剝落，適用于高溫高壓腐蝕性流體輸送。含穩(wěn)定化元素鈮，避免晶間腐蝕，高溫下強度與韌性平衡，適用于鍋爐過熱器等部件。304不銹鋼盤管雖會熱膨脹，但抗高溫性仍可滿足多數(shù)工業(yè)需求。高溫合金通過微觀晶界滑動機制或穩(wěn)定化元素抑制蠕變和氧化。無縫鋼管在高溫下氧化速率低，如鈦合金表面氧化膜的自保護效應?；鹆Πl(fā)電廠鍋爐管道、石油化工 高壓反應器。用于含鹽潮濕環(huán)境，如船舶動力系統(tǒng)。鈦合金無縫管憑借輕量化與抗高溫性，用于發(fā)動機部件。
無縫盤管在高溫下的穩(wěn)定性是材料成分、工藝設計及環(huán)境適配性的綜合體現(xiàn)。從GH系列高溫合金的黃金配比化學成分，到無縫結(jié)構(gòu)的力學優(yōu)勢，再到涂層與保溫層的防護，每一環(huán)節(jié)均針對高溫挑戰(zhàn)優(yōu)化。未來,隨著合金設計與納米涂層技術的發(fā)展，其耐溫能力與壽命有望進一步提升。

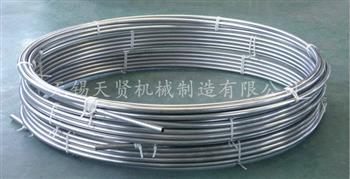

不銹鋼盤管安裝前的準備工作需從材料、環(huán)境、工具等多方面嚴格把控,以確保安裝質(zhì)量和系統(tǒng)可靠性。
現(xiàn)場措施，設置警示標志，確保施工區(qū)域隔離，人員需佩戴帽子、手套等防護裝備，高處作業(yè)時加掛帶。檢查消防器材和應急通道，制定應急預案。確認環(huán)境溫度、濕度符合要求，防止影響焊接或密封性能。清理現(xiàn)場雜物，確保地面平整，避免管道安裝后受力不均或傾斜。核對不銹鋼盤管的規(guī)格、材質(zhì)是否符合設計要求，檢查表面是否有劃痕、裂紋或銹蝕。對管材進行清潔處理，除油污、灰塵，用酒精或清潔劑擦拭。使用切割機確保切口平整、垂直于管軸線，切割后打磨毛刺，坡口傾斜度偏差需符合標準。焊接前需對坡口進行酸洗或鈍化處理，避免氧化層影響焊接質(zhì)量。根據(jù)連接方式配備對應工具，卡壓連接需壓力穩(wěn)定的壓鉗，焊接需焊機及保護氣體。準備切割機、打磨機、水平儀等輔助設備，確保精度。支架需采用不銹鋼材質(zhì)或加裝絕緣墊片,避免與碳鋼直接接觸引發(fā)電化學腐蝕。長管道或高溫介質(zhì)輸送時，需預裝補償器以吸收熱膨脹應力。明確管道走向、連接方式、試壓標準等, 繪制詳細施工圖紙。對施工人員分工交底，確保孰悉操作流程。提前準備試壓設備，試壓水源需用清潔自來水，禁止使用含氯離子或雜質(zhì)的水源。螺紋連接需纏繞生料帶或涂抹密封膠，卡壓連接需檢查0型密封圈是否完好。盤管運輸時需固定防滾動，避免機械損傷。
通過以上步驟的系統(tǒng)準備，可規(guī)避安裝過程中的常見問題。若需進步優(yōu)化, 建議參考具體工程規(guī)范。

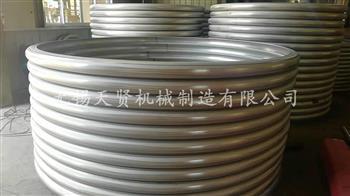

維護半圓管能夠綜合提升其性能、壽命及適用性。
定期維護可確保半圓管的結(jié)構(gòu)穩(wěn)定性，半圓形設計能分散壓力，避免局部應力集中，從而減少變形風險。 例如，隧道排水管通過維護保持抗壓能力，延長使用壽命?？鼓ヅc防腐蝕維護可維護表面磨損或鍍層損傷，如鍍鋅半圓管通過保養(yǎng)保持防腐性能，降低腐蝕導致的更換頻率。化工行業(yè)中，維護半圓管夾套可提升耐腐蝕性，適應高溫高壓環(huán)境。清理半圓排水管內(nèi)的沉積物可維持其排水能力，內(nèi)壁光滑設計減少阻力，流速提升30-50％，防止隧道或建筑積水?；ぴO備中的半圓管通過維護確保流體均勻分布，避免局部過熱，提升熱交換效率。定期檢查可早期發(fā)現(xiàn)裂紋或磨損,避免突發(fā)故障。例如，防磨半圓管維護后壽命延長，降低生產(chǎn)停機成本。維護良好的半圓管夾套可減薄設計壁厚，節(jié)省材料并保持承壓能力，降低設備成本。防攀爬與防墜落學校等場所的半圓形防事雨水管通過維護保持表面光滑，防止攀爬，減少隱患。維護可確保排水管采用可回收材料,減少環(huán)境污染，如環(huán)向半圓排水管的低維護設計。維護半圓管在高溫、高濕或腐 蝕性環(huán)境中的性能，如鍍鋅帶半圓管在潮濕環(huán)境中防銹能力堅持非常久。定期檢查安裝狀態(tài)，確保半圓管貼合隧道或設備表面，適應圍巖變形等動態(tài)條件。
維護半圓管可綜合提升其結(jié)構(gòu)強度、功能效率、經(jīng)濟性及環(huán)境適應性,適用于隧道、化工、建筑等多領域。建議結(jié)合材料特性和使用場景制定維護計劃，以大化優(yōu)勢。

封頭盤管作為化工、電力、石油等領域的關鍵部件，其選材直接關系到設備的性能、壽命。
酸、堿、鹽等腐蝕性介質(zhì)需選擇耐蝕材料，如不銹鋼或鎳基合金,尤其適用于化工和海洋環(huán)境。氨腐蝕環(huán)境可選用抗氨腐蝕的合金。高溫環(huán)境需抗高溫材料，低溫環(huán)境需避免材料脆化。高壓容器需高屈服強度材料,封頭厚度需與筒體匹配，避免應力集中。碟形封頭需注意轉(zhuǎn)折區(qū)應力集中，避免周向裂紋。流體含顆粒時需考慮抗磨性。材料需易于焊接且焊縫質(zhì)量穩(wěn)定，避免氣孔、裂紋等缺陷。沖壓或施壓工藝要求材料塑性好。碳鋼成本低但需防腐涂層，不銹鋼綜合壽命長但初始投入高。選擇壽命長、維修少的材料。電力、核工業(yè)需符合特定標準，食品行業(yè)需食品不銹鋼?？苫厥詹牧细暇G色制造趨勢。
封頭盤管選材需平衡介質(zhì)特性、力學需求、工藝限制及成本，同時結(jié)合具體應用場景選擇好的材料方案。例如:碳鋼、強腐蝕、不銹鋼或鈦合金、鎳基合金或雙相鋼。實際選材時建議參考設計規(guī)范并進行模擬驗證，以確?？煽啃?。
